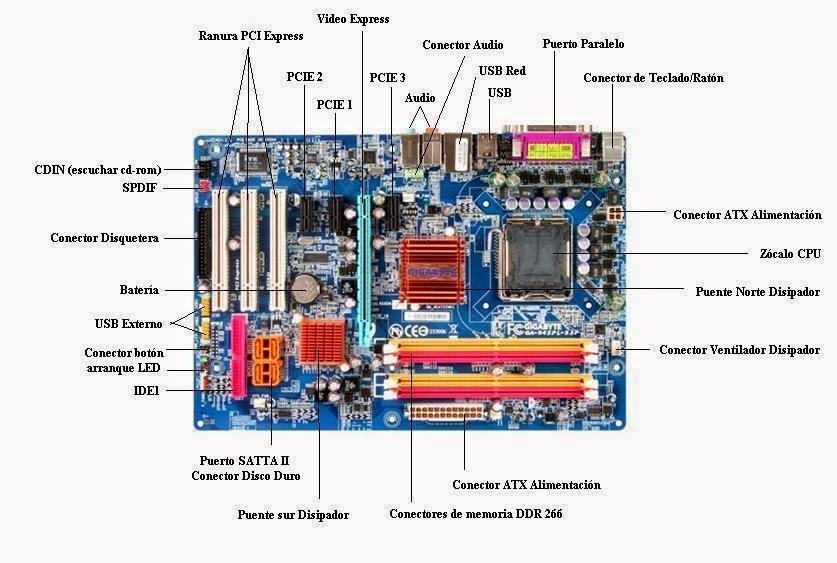

LA TARJETA MADRE



La tarjeta madre también llamado “placa principal” o “mainboard” es un circuito impreso que consiste en un material aislante (fibra de vidrio, pertinax) sobre el cual se hayan los conductores de cobre que permiten la interconexión de los diversos  componentes electrónicos necesarios para el funcionamiento de la PC.

Los componentes que se encuentran insertados o montados sobre la tarjeta madre. los principales son:

• Microprocesador o procesador: (CPU – Unidad de Procesamiento Central)

• Memoria principal temporal: (RAM – Memoria de acceso aleatorio)

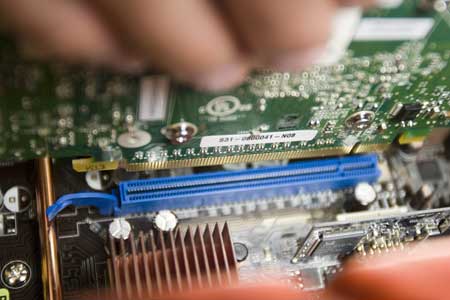

• Las ranuras de expansión: o slots donde se conectan las demás tarjetas que utilizará el computador.

• Chips: como puede ser el BIOS, los Chipset o controladores.

PARTES

PROCESADOR

 El procesador es lo mas importante del computador ya que él es el alma de la PC ya que sin el procesador el computador no enciende

Su función es ejecutar programas almacenados en la memoria RAM tomado sus instrucciones, examinándolas y luego ejecutándolas una tras otra.

Esta compuesto por:

UNIDAD DE CONTROL (UC): Es el núcleo del procesador, dirige la ejecución del programa y controla tanto el movimiento entre memoria y ALU.

UNIDAD ARIMÉTICO/LOGICA (ALU): esta unidad realiza cálculos matemáticos (suma, resta, multiplicación y división)  y operaciones lógicas.

AREA DE ALMACENAMIENTO PRIMARIO:la memoria da al procesador almacenamiento temporal para instrucciones y datos.

VENTILADOR  DISIPADOR DE CALOR DEL PROCESADOR

El disipador es una pieza que por su particular geometría presenta mucha superficie de contacto con el aire y permite que el procesador libere mucho calor a través de él. El ventilador se encarga de retirare ese calor que acabará por salir por las rendijas del ordenador.La función de estos dos elementos es refrigerar el procesador.

MEMORIA RAM

Es la memoria donde se almacena los datos (programas) con los que estamos trabajando en ese momento, es decir si trabajo con el Word, pues el programa/todas las instrucciones de funcionamiento del Word) estará en la memoria RAM.

PARTES DE LA MEMORIA RAM

COMO INSTALAR LA MEMORIA RAM

1) los módulos o slot van sujetos lateralmente con unas piezas de plástico, antes de insertar el modulo debemos asegurarnos de que están abiertas para que podamos colocar el modulo cómodamente. Una vez instalado, debemos cerrar las piezas hasta que se ajusten a las muecas laterales del módulo.

2) entre los contactos de las memoras puede haber 1 mueca (DDR183 contactos) o 2 muecas (SDERAM 186 contactos) estas muescas deben concluir con unas que existen en el hueco donde

Teniendo en cuenta estos aspectos, ya podemos insertar el modulo con firmeza. Si vemos que no podemos ponerlo, hay que detenerse y revisar todo el proceso de nuevo y con mucho cuidado. Es importante destacar que la memoria solo entra en su sitio en una posición determinada por las muecas, no hay varias maneras de ponerla.

Vamos a colocar la memoria:

TIPOS DE MEMORIA RAM

SDRAM: se instalan sin necesidad de inclinarnos con respecto a la placa base. Se caracterizó por que el modulo tiene dos muecas.

DDR RAM: sucesora de la memoria SDRAM, tiene un diseño perocon una sola muesca y 184 contactos. Ofrece una velocidad entre 200 a 600MHZ.

DDR2 RAM: tiene 240 pines. Los zócalos no son compatibles con la DDR RAM. La muesca está situada dos milímetros hacia la izquierda con respecto a la DDR RAM.

DDR3 RAM: actualmente la memoria RAM más usada es la DDR3 una progresión de las DDR, son las de tercera generación, lógicamente con mayor velocidad de transferencia de los datos que otras DDR, pero también un menor consumo de energía

LOS CONECTORES

El conector ATX de 20/24 pines

Es el que alimenta a la placa madre, antiguamente de 20 pines, la norma actual prevé 24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos agregar un bloque de 4 pines.

 El conector “ATX  P4”

Este conector, llamado “ATX P4 (también ATX 12V), fue introducido por Intel  para las pentium 4, se conecta a la placa madre y es reservado exclusivamente a la alimentación del procesador, sin él es imposible iniciar el PC. Compuesto de 2 bloques de 4 pines, para garantizar la compatibilidad con las placas antiguas y el clásico “ATX P4”.

El conector tipo “MOLEX”

El más clásico, un presente en todos los PC, a veces utilizado directamente en la placa madre (MSI), sirve para conectar el disco duro y unidades de todo tipo (lectora, grabadora). Algunas tarjetas gráficas también pueden necesitar este conector.





 El conector “SATA”

Básicamente sirve para la alimentación de disco duro y grabadoras bajo la norma SATA.

El  conector “PCI express” para tarjeta gráfica

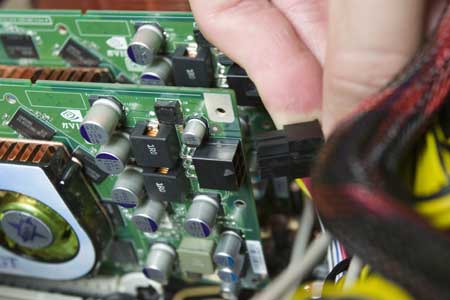

La potencia  de las tarjetas gráficas no para de aumentar, muchas de ellas necesitan en la actualidad una fuente de alimentación directa del bloque principal (a veces incluso dos). Es la función de este conector. Inicialmente de 6 pines cada vez más los podemos encontrar de 8.

 ATX 12V / ESP 12V

Es el que alimenta a la placa madre, antiguamente de 20 pines, la normal actual prevé 24 pines. Casi siempre está compuesto de un bloque de 20 pines, al que podemos agregar un bloque de 4 pines. Esto a fin de respetar la compatibilidad con las antiguas placas con conectores de 20 pines.



IDE: en estos conectores se conectan lo discos duros y las unidades de lectura y escritura de CDs y DVDs. Permite conectar hasta 2 unidades por conector y están siendo reemplazados actualmente por los conectores SATA.

     (slot) DDR para la RAM: Aquí se conectan los módulos de memoria RAM dinámica que reciben el mismo nombre que las memorias (SIMM, DIMM Y RIMM).





  SATA: son los usados actualmente en lugar de los IDE. Permiten velocidades desde transferencia más de 4 veces más rápido. Conectan los discos duros, CD y DVD.





 Slot PCI: En esta ranura se conectan actualmente algunas placas como por ejemplo sintonizadores de TV, captura doras de vídeo, puertos USB 2.0 y placas de adquisición de datos, etc.



     CIRCUITO IMPRESO

Es la superficie constituida por caminos, pistas o buses de material conductor laminadas sobre una base no conductora. El circuito impreso se utiliza para conectar eléctricamente a través de las pistas conductoras, y sostener mecánicamente, por medio de la base, un conjunto de componentes electrónicos. Las pistas son generalmente de cobre mientras que la base se fabrica generalmente de resinas de fibra de vidrio reforzada, Pertinax, pero también cerámica, plástico, teflón o polímeros como la baquelita.
